一、需求分析

     随着政府和社会对养老行业的高度重视，以及科技发展的推动，老龄产业的信息化、数字化、智能化水平提升势在必行。目前仍有一些养老院在管理模式上比较传统落后，比如监控没有覆盖重要场景，异常事件发生无法回溯；进出人员信息依旧靠人工记录，费时费力且重复程度高；重点区域没有安装紧急报警设备，一旦发生紧急事件无法第一时间处理；老人免疫力下降，饮食安全是重中之重，多地养老院被爆料后厨加工不规范，不卫生，食品安全问题难以得到保障；周界入侵事件发生难以及时有效提醒，发生纠纷很难复盘事件本身。由此可见，养老院急需一套完整合适的智能安防方案建设，保障院区运营安全和效率提升，提升老人居住安全感和幸福感。

1、平台集成化

随着养老院信息技术的建设不断深入，基础设施日益完善且系统众多，院区的核心是将原有孤立的各子系统连接，把人员、车辆、设备和业务管理紧密地联系在一起，打破以往系统建设过程中信息孤岛、数据孤岛，实现资源共享，为数据的提取提供整体系统脉络架构。

2、数据可视化

随着各子系统的建立，数据越来越庞杂，其中包括视频数据、设备数据、人车数据、业务管理数据等，必须实现数据有效挖掘，才能使管理者更快、更高效的了解养老院的状况，以便制定更为科学准确的决策。

3、指挥简易化

传统的院区安防建设是分别设计独立建设，监控、门禁、出入口、报警等系统各自运行，某个子系统发出报警，管理中心的人员需要花费大量时间去验证报警信息，无法快速通过各子系统之间的配合进行交互应用，无法最大限度发挥出基础安防系统的效能。同时，当发生报警事件，报警信号无法通过丰富的联动及时反馈给值班人员或者系统自动处理，值班人员无法通过系统进行远程控制，需要协调专人去现场处理。

4、管控全面化

对于养老院的建设、管理也趋于现代化，传统的安防建设制约着管理水平的提升。现代化、智慧化建设越来越多的被用户提起，但用户的管理方式还处于传统建设的模式，对院区各种事件被动响应，养老院信息化系统的建设如何实现人员、车辆、事件的全面管控，是未来智慧养老院建设的大趋势。

5、覆盖高清化

目前，大多数养老院都有一定的安防前端设备建设，如基本的前端摄像机、录像机、监控电视等，满足了院区安防的基本需求，但是这些建设普遍存在建设时间较早，前端摄像机、存储视频清晰度不足，电视墙的分辨率不够等现象。针对这些问题，养老院安防建设及改造过程中主要的需求如下：

（1）提高前端和存储的清晰度

（2）监控设备组网方便

（3）降低逆光对监控画面的影响

（4）白天和夜晚都能进行有效的布控

（5）对院区内特殊场景可以提供对应的前端设备

6、应用智能化

养老院对减少人力投入、提高安全的需求日益凸显，势必要提高各安防系统的智能化程度，包括有人脸通行、门禁（生物识别）管理、访客管理、考勤管理、出入口管理和周界防控等多个模块系统，院区需要更安全，人力需要更精简，要求安防系统要不断引入新的智能化技术，将“事后回溯”变为“事前预防”，通过智能化的应用为养老院安全保驾护航。

二、 总体设计

        目前，智慧养老院的综合安防系统建设不仅对安防视频监控建设提出了需求，同时，综合安防业务需求也越来越复杂和灵活，包括对人员、车辆、事件、报警等的管理。本次养老院综合安防系统建设包括对智慧物联管理平台的统一集成建设、对安全人员管理的系统建设、对高效车辆通行的系统建设、对各类异常行为分析的系统建设、对出入口智能化管理的系统建设、对多维数据直观可视的系统建设、对高清视频内容有效保护的系统建设、对养老院内信息发布系统的建设、对报警系统的建设、对院区内周界防范的系统建设等。以上智能化子系统的建设有效解决了客户对于养老院安全防范管理的需求及目标，为院区的安全管理提供了现代化技术手段，为管理者的运营管理降本增效。

因此，本解决方案系统设计基于宇视科技 IMOS（IP Multimedia Operation System-IP多媒体操作系统）的技术架构。IMOS本质上是一个通用的支撑多媒体综合监控、会议通信、语音通信、信息发布应用的中间件平台，即可以支撑宇视科技管理平台组件也可以支撑宇视科技的多媒体编解码终端设备和多媒体应用存储设备，IMOS基于客户对于联网监控需求以及各类复杂业务需求，对整个养老院综合安防系统的所有组件进行融合优化，满足院区安防监控系统的全局看、控、存、管、用以及人、车、事件、告警等的业务管理需求，它的出现能够解决当前养老院综合安防系统不可逾越的瓶颈，满足多媒体融合应用的需求，同时更好的支持合作伙伴面对客户提供个性化增值应用解决方案。

1、技术架构

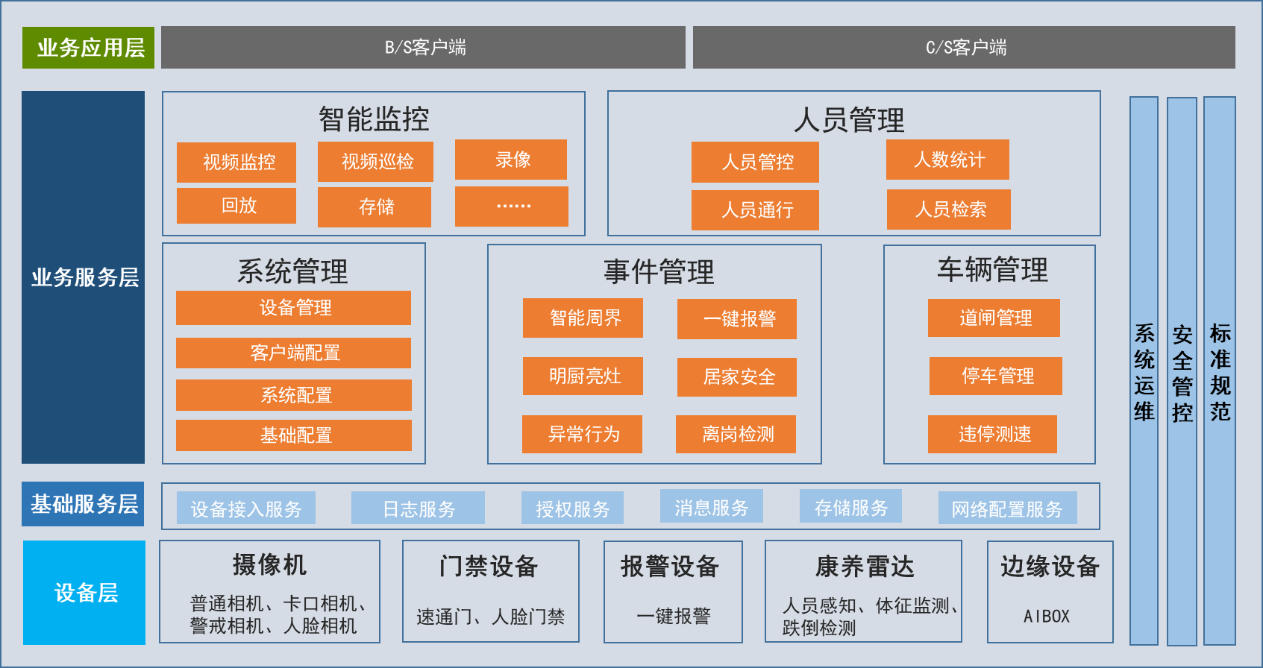

养老院智慧康养综合解决方案整体架构设计如下：

图 1养老院智慧康养综合解决方案技术架构图

2、组网架构

养老院智慧康养综合解决方案由八个子系统构成：视频监控系统、人员通行系统、车辆管理系统、一键报警系统、人员管理系统、智能业务系统、居家养老系统及信息发布系统，设备组网拓扑图如下：

图 2养老院智慧康养综合解决方案拓扑图

养老院智慧康养综合解决方案前端由：各类型摄像机、出入口道闸、人脸门禁、速通门、访客机、一键报警、康养雷达等设备组成。分别部署在养老院的周界边缘、公共区域、楼体的进出口等，结合后端的智慧物联综合管理平台UMS、行为分析服务器AIBOX、天山智能NVR等对出入养老院内的人、车进行有效管控，并且能够有效的加固院区内第一、第二、第三道防线的建设。提高养老院安全系数。通过NVR进行视频数据流的存储，支持硬盘配额和盘组存储模式，实现录像定向存储，同时支持智能搜索、回放功能等，有效提高录像检索与回放效率；视频流可以通过智慧物联综合管理平台到拼接屏上进行视频展示。

三、建设内容

     结合养老院安防建设实际需求，以管理“降本增效”为目标，智慧养老院建设立足视频监控为底层技术，结合物联网、人工智能、大数据分析等前沿技术，为养老院数字化升级提供一套完整的建设方案。

1、一键报警系统

一键报警业务主要分为报警前端和报警后端两个部分，报警前端：报警盒、报警箱、报警柱；报警后端：接警台、系统软件包；报警前端和报警后端通过网线连接，组成一个可以直接使用的独立组网；可实现多级接警，前端所有报警设备接入到管理中心，当老人发生纠纷、人身伤害等突发事件时，用报警终端发出报警信号，进行紧急报警、求助管理中心并同时将报警信号上传至智慧物联综合管理平台，结合现场的视频网络，确认现场实际情况，极大程度提高处理突发事件的工作效率，提高办事效率，确保安全，杜绝不安全隐患。

2、 居家养老系统

居家养老业务的主要内容是康养雷达，包括智能跌倒检测仪、生命特征监测仪、人员存在感知仪。智能跌倒检测仪可24小时持续进行老人跌倒检测，适应性好，光照、温度变化及小型动物不会引发误触，且不采集图像，有效保护老人隐私。生命体征监测仪可持续测量心率和呼吸率，建立老人健康基线数据；监测翻身、离床等数据提供睡眠质量评估依据。无需穿戴，消除穿戴的不适感，不采集图像，有效保护隐私。人员存在感知仪可对人体呼吸微动感知，支持人员静坐、微动和动态检测，也可进行持续无人检测与有无人告警，以及区域滞留检测。

3、视频监控系统

视频监控业务主要由前端摄像头、NVR、交换机网络、智慧物联综合管理平台以及显示单元组成。根据现场实际应用环境的特点和应用需求部署筒机、半球、球机等不同类型的摄像头，更灵活的方式实现对养老院各类场景的视频全覆盖。采用NVR的方式进行视频存储，安全可靠，可采用超级265协议进行视频编码压缩，有效的提高了视频存储的时间。后端采用智慧物联综合管理平台，做到院区视频统一接入和管理，极大的提高了视频的监控效率，并辅以电子地图，能够有效的跟视频监控结合起来更加的直观清晰，方便迅速判断位置。也可以定点、定位的设置前端摄像头轮巡的路线，可协助安保人员进行巡检，提高巡检的工作效率。

4、人员通行系统

人员通行业务由前端的人脸识别终端、门禁、访客机、室内机以及后端管理平台组成。实现对通行人员进行管理，实现人员身份、权限的辨别，对通行人员进行管理并存留记录供事后追溯。

凭借可见光+红外光的双目活体检测算法，可对比在不同光照条件下的成像差别，并结合运动时空关系及光流特征，能够有效的区分真人、视频或照片，活体检测准确率可达到99.5%以上，为了避免外来人员通过照片或视频进行欺骗，保证区域安全。

人员通行业务可以通过人脸白名单方式对人员进行核验。人员在进出时，只需要在人脸识别终端上进行人脸抓拍，人脸识别终端会在前端将抓拍的图片和白名单库中的人员进行1:N比对，并在显示屏上进行文字提示，完成权限核验。

人员通行业务支持根据不同使用场景，提供人脸、刷卡、密码、指纹、二维码等多种认证方式，并支持上述多种方式的组合应用。

5、人员管理系统

人员管理业务由前端视频采集设备、传输网络、视频存储设备、智慧物联综合管理平台以及显示部分组成。通过在智慧物联综合管理平台增设各类型人脸库，并发布人员黑名单、非白名单等任务到指定的前端摄像机，前端摄像机进行人脸数据采集并将数据通过传输网络传输到天山NVR中，进行人脸对比分析，当采集到的人脸数据同对应人脸库中的数据对比相似度高于某一个阈值时，会触发匹配报警、不匹配报警等，能够对进出养老院的人员进行有效的管控，提高了安全系数。同时可创建养老院人脸库，同步至智能设备进行布控，一旦出现老人走失事件，通过输入老人属性特征、人脸图片进行搜索，绘制老人轨迹路径地图，高效找寻走失老人。

6、智能业务系统

智能业务建设主要是明厨亮灶和行为规范检测。后厨区域部署高清网络摄像机，配合后端智能边缘计算服务器，实时监管后厨区域，对突发异常事件进行录像回溯。智能边缘计算服务器AIBOX对后厨进出人员进行人脸识别，确保只有工作人员才可以进出后厨区域；对区域内人员未戴口罩、打电话、吸烟、未穿工作服、未戴厨师帽等行为检测以及鼠患检测，检测到异常行为触发告警。用餐区域部署高清网络摄像机，若在用餐期间发生了纠纷事件，可进行事件回溯。解码器实现视频信号长距离上墙，视频墙将后厨操作高清显示透明化，对厨房操作间的画面进行实时的可视化呈现，做到“透明厨房”。

在院区中，时有安全事故的发生，或因员工睡岗、擅自离岗或离岗时间较长导致，给养老院的安全带来巨大威胁。在监控区域内，当预设检测区域的总人数小于设定的最小人数，并且持续时间大于设定的时间阀值时，则触发离岗告警。同时也可进行玩手机检测，规范员工行为，提升管理效率。

7、车辆管理系统

车辆出入口通行由出入口抓拍相机、一体化道闸构成，连接到岗亭值守客户端，实现对出入口车辆的管理，做到车过留痕，使进出场实况、过车图片、过车记录都一目了然。管理中心对各出入口设备进行统一管理，实现出入口信息数据可视化、多出入口管理等功能，为养老院车辆出入口管理提供可靠保障。

违停监测业务主要由前端抓拍单元、LED信息屏两部分组成，通过前端抓拍单元的通用信息发布功能，实现提示信息、过车信息、违停信息等信息的全自主式的发布。以轻架构的形式实现1秒信息发布、1+1灵活部署（一个前端、一个Led信息屏）、1+X多场景应用。不仅提高了养老院的管理效率，而且还能够使管理人员获得更便捷的操作，实现更为高效的管理，保障安全。

8、信息发布系统

养老院信息发布系统采用C/S架构，发布场景小于50个，可轻量化部署，只需信息发布PC客户端软件和发布显示设备组成即可。通过发布系统兼容多种设备，可对养老院内各种信息发布屏进行集中统一管理与控制，可实现养老制度、优惠政策、生活讯息等宣传内容一键发布，提升管理效率。

四、方案优势

1、统一的管理平台

养老院智慧康养综合解决方案，采用的是智慧物联综合管理平台UMS，不仅能够对前端摄像机进行统一的管理，而且还能够接收管理各种子系统的报警信息，如：智能周界的越界报警信息、一键报警子系统的求助报警信息、康养雷达的异常报警信息等。各类子系统同VMS进行有效的结合，由VMS平台进行统一操作管理，有效的解决了因为园区分散造成的信息孤岛、设备分散化等问题，增加了使用人员的便用性，提高了监控的效率。能够对园区的事件等进行高效快速的处理。

2、健全的监控网络

养老院安防系统，通过在不同的点位架设不同类型的摄像机，对养老院“四道防线”以及对院区内的重要、危险的区域进行视频全覆盖，完善视频监控网络。对院区进行24小时的实况检测，有效的查看当前各点位的实时情况，若遇到紧急事件能第一时间发现并进行处理，同时事后可进行视频回溯取证，提高了工作人员的管理解决效率，有效的保障了院区安全。

3、高效的人员管理

养老院的人员管理包含：人员管控、人员搜索等，通过前端的人脸门禁、速通门以及人脸识别摄像机等实现对进出人员管控、黑白名单等功能。通过智能化的设备，提高了人员信息提取、识别的准确度，更加高效的进行人员的管理。可创建养老院人脸库，同步至智能设备进行布控，一旦出现老人走失事件，通过输入老人属性特征、人脸图片进行搜索，绘制老人轨迹路径地图，高效找寻走失老人。

4、便捷的车辆管理

车辆管理能够对进出养老院出入口的车辆进行记录和管理，做到车过留痕，能够实现车辆的快速通行；违停测速轻电警业务通过对车辆行驶、停放的违法提醒，规范养老院内车辆驾驶行为。

5、智能化的事件预警

养老院智慧康养综合解决方案涵盖智能周界、明厨亮灶、一键报警等业务，前端设备融合深度智能算法，准确高效的对相对应的事件进行分析、识别、报警。通过多重智能化的事件分析报警，更加有效的提高了院区整体安全系数。

6、多样化的综合管理

养老院智慧康养综合解决方案包含结构化检测、在岗规范、明厨亮灶等业务。多种丰富的业务能够很好的融合到客户的实际应用场景中，保障用户数据安全，提高用户的体验感。并且前端融合深度智能算法，对一些常见应用场景中，如食堂后厨、值班室的违规行为进行识别、分析、报警等，有效的提高安全指数。
