一、方案概述

1.1方案简介

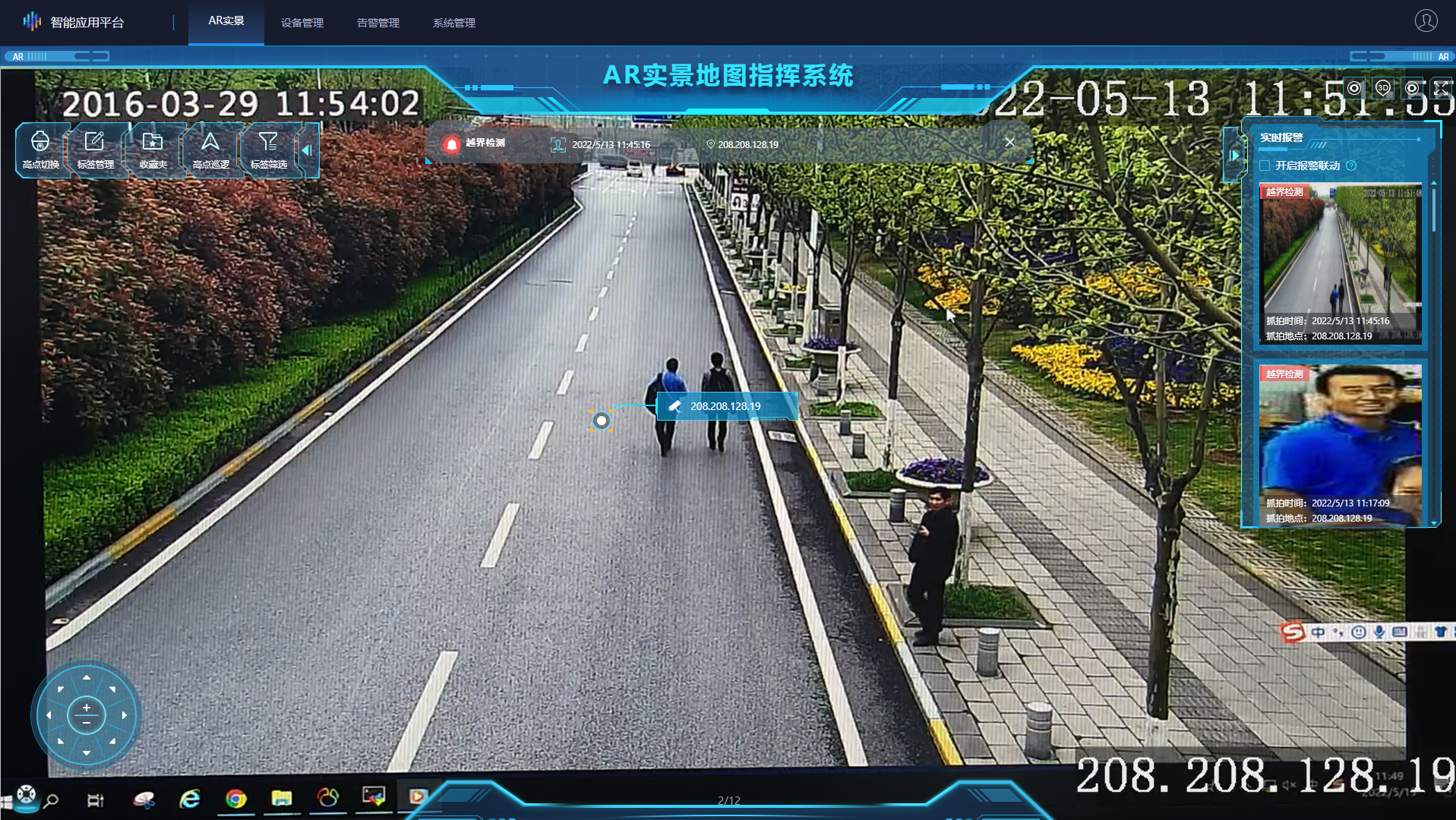

        园区AR实景方案是指利用增强现实、3D 定位、人工智能等技术，通过 AR 高点全景摄像机获取监控点全景视频，与视野内低点摄像机联动，实现在同一界面中，既能看到园区全景视频，又可以在画中画中展示局部视频， 达到既关注整体又兼顾局部的大范围立体监控与视频联动。同时，还可做到可查询、可搜索、可定位、可描述、可报警、可联动，改善监控系统的应用模式，提高监控、管理效率。

1.2需求痛点

       传统的视频监控系统，存在以下一些问题：

       画面缺乏关联，不高效：传统监控高点和低位相机相互独立，展示视频画面各自独立，全景界面发现问题，也很难快速进行定位和分析，人工进行搜寻，降低工作效率。

       指挥缺乏实景，不直观：传统二维地图交互性差，3D地图维护成本高，无法看到实时动态情况和整体情况，不够直观立体。

       信息缺乏融合，不完整：传统监控只有视频信息，缺乏多维要素信息的融合，如建筑物、景点、道路信息等，无法进行指令下达。

1.3实现方式

        勒洛科技园区AR方案采用AR1实景指挥管理一体机，利用实景地图标签标注技术，将人眼无法感知的资源以标签的方式叠加到高点实况画面中，包含监控点位、道路、建筑等各类信息，相比实况能获得更多信息反馈与临场感，让指挥更高效、更精确。极简配置，可轻量化部署，产品一体化交付，可快速部署上线，广泛应用于社区、校园等业务场景。

1.4应用场景

         AR实景指挥在日常巡逻、应急处突指挥、重大安保活动等场景，帮助用户掌握监控范围内的整体治安情况，精准管控、实景指挥，提高应急指挥决策效率。

         在园区和学校的重点场所部位，建立以AR实景地图为载体的视频操作系统，可以对重点场所态势进行宏观把控，以实景可视化的应用体验，实现动态治安情况进行立体化采集、可视域感知、视频联动、等应用，提升异常事件、治安态势的把控能力，从而全面提升治安防控能力。

二、方案设计

2.1组网架构

图  系统组网图

       系统采用AR一体机结合视频监控平台，利用地图标签标注技术，将人眼无法感知的资源以标签的方式叠加到高点实况画面中，包含监控点位、道路、建筑等各类信息，相比实况能获得更多信息反馈与临场感，让指挥更高效、更精确。可实现高点切换，画中画展示，高点巡逻，实时预警，云台控制等功能。

2.2主要功能

2.2.1标签业务

       在高点实景地图上支持新增各种标签，包括定点标签（低点摄像机、高点摄像机、建筑物），矢量标签（卡口、道路、方向、警务路线），区域标签（自定义区域）；在实景地图上通过各种标签标记社会资源，通过图层的方式分层展示、分层过滤；通过实景地图将时间、空间、资源三者有机融合，充分保证系统调度的精确性和时效性。

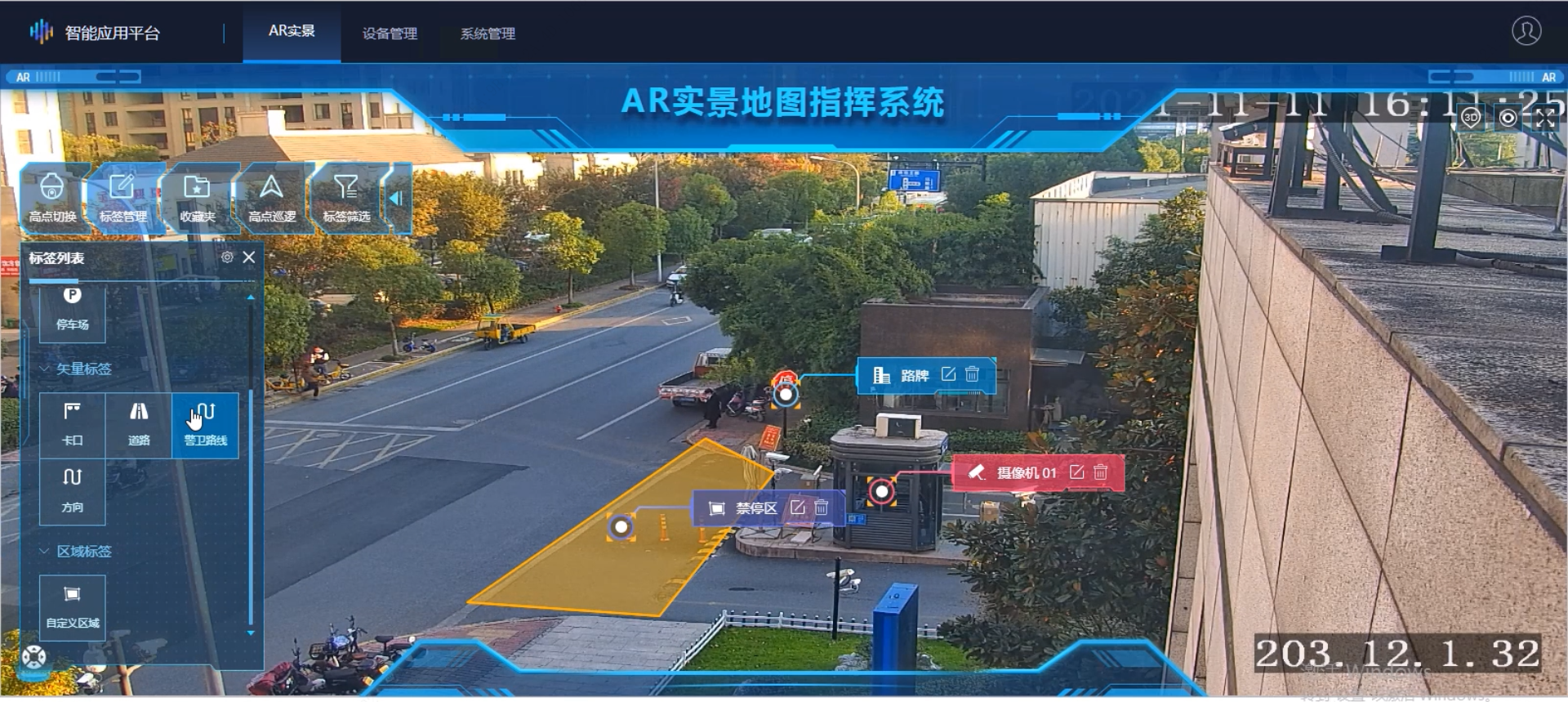

图  实景标签

2.2.1.1新增标签

       新增预设标签，包括定点标签（低点摄像机、高点摄像机、建筑物），矢量标签（口、道路、方向、警务路线），区域标签（自定义区域）

      支持新增自定义标签，标签可自定义名称、图标，满足后续用户的个性化需求标签，适用范围更加广泛。

2.2.1.2标签收藏夹

        用户可对重点关注的标签进行收藏标记，加入收藏夹；该高点下标记的标签可在收藏夹中查看和检索，选中某个收藏标签可将云台相机画面定位至该标签，方便用户快速查找并定位收藏标签。

2.2.1.3标签筛选

        用户可根据标签类型图层进行筛选展示某一类标签，在标签很多的情况下，方便某一类标签的查看与展示；系统默认展示所有标签的名称，可一键隐藏所有标签名称，让实景画面更加清爽简洁。

2.2.2高点切换

        系统支持多种高点切换方式，包括：1、高点列表切换，打开左侧高点列表，可查看并切换全部高点相机；2、高点标签切换，可在当前高点画面中配置高点标签并关联某个高点相机，后续点击高点标签可直接切换至该高点画面；丰富的高点切换方式方便用户在各种情况下快速切换高点。

2.2.3画中画展示

        在AR 实景中，通过创建各点位和社会资源标签，在 AR实景中进行叠加，指挥中心工作人员可以实时查看个标签关联摄像机实况，以“画中画”的方式进行展示，如查看当前路口实时视频等。同时指挥中心可以对重点关注路口、热点区域等进行标签收藏，对重点区域再次查看可通过收藏功能进行快速定位，打开当前标签画中画场景。

2.2.4高点巡逻

       指挥中心人员能通过 AR高点视频监控进行高点巡逻，及时准确地掌握各重点区域视频监控实时情况。巡逻方案支持用户自定义配置，可配置方案名称、巡逻间隔时间和巡逻摄像机。巡逻方案支持增删改，启动巡逻任务后，巡逻组中的高点相机按照设置的时间间隔依次切换播放实况，在实况画面上方显示当前正在播放的相机信息。

2.2.5实时预警

       AR实景系统订阅UMS告警信息，包括越界检测、离开区域、进入区域、区域入侵、人脸匹配和人脸不匹配等告警，将报警信息实时推送到 AR实景系统，并在AR系统中自动弹出告警提示，支持查看告警抓拍图片和告警信息，以画中画方式在全景视频中弹窗展示，方便用户在实景地图上掌握最新的报警动态。支持告警订阅管理和历史告警查询，方便用户进行告警订阅管理

图  实时预警

2.2.6云台控制

        如果高点相机为云台相机，系统支持进行云台控制；转向和调焦：可通过控制面板转动云台或者放大缩小画面；3D定位：开启3D定位功能，支持点击定位和拉框缩放。点击定位：单击画面任一点位，云台相机随之转动定位到以该位置为中心点。拉框缩放：在画面中按住鼠标左键进行拖动拉框，从左上往右下拉，实现画面放大，反之则缩小。

三、方案优势

3.1 AR+安防，打造园区实时动态的视频实景地图

       采用“AR+安防”的创新理念，以“高点统领，低点协同”的监控模式，进一步深化视频应用机制，以园区视频资源为载体，运用AR增强现实技术，打造园区实时动态的视频实景地图。

3.2 信息融合，打造立体化园区融合指挥防控体系

       同时，以视频地图为神经中枢结合标签技术，借助人工智能、大数据、移动通信、物联网等多种技术手段，引导以GIS为入口的传统信息化业务向实景化、智能化的应用模式转变---视频即数据、视频即应用，打造适用于当前园区实战工作的实景化、扁平化、立体化的超融合指挥防控体系。

3.3 一体化部署，复用原有前端建设资源

        采用一体化部署方式，复用现有前端资源，无需新增前端，且在常规组网中，AR实景业务需要用到多种服务器，例如视频接入服务器、地图服务器、管理平台等，组网十分繁杂。而采用AR一体机，仅需相机+UMS实景指挥一体机设备，配置十分简洁，插电即用。
